ວິທີການຜະລິດແລະຂະບວນການຂອງແຖບເຫຼັກ ribbed ມ້ວນຮ້ອນ

ວິທີການຜະລິດແລະຂະບວນການຂອງແຖບເຫຼັກ ribbed ມ້ວນຮ້ອນ

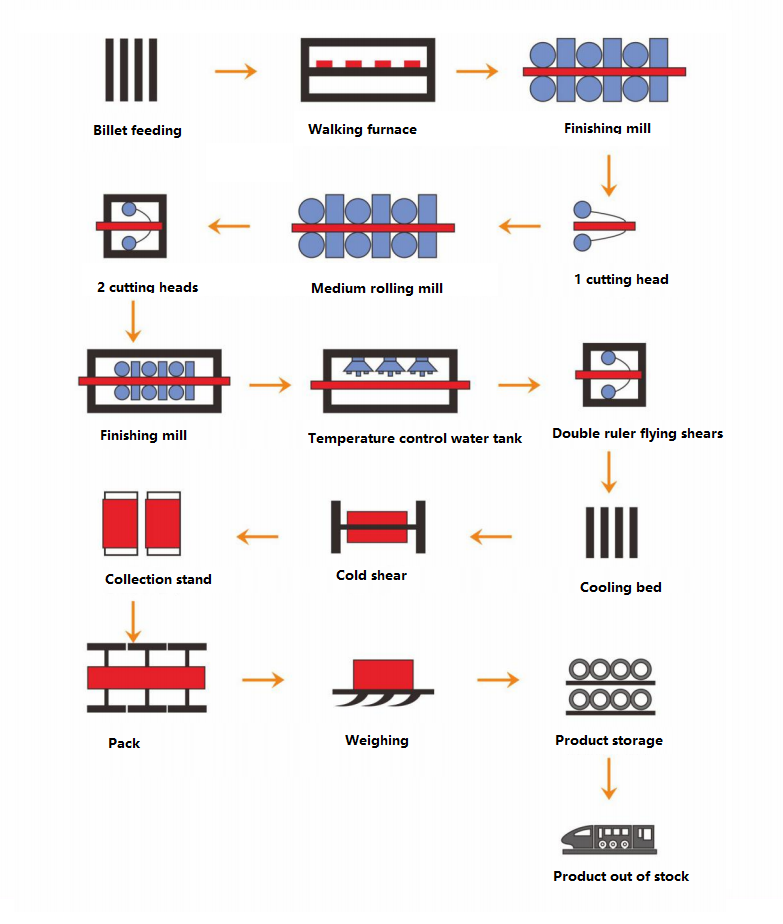

工艺流程
ເຕັກນິກພື້ນຖານ:

ໃນຕະຫຼາດ rebar ໃນປັດຈຸບັນ, hrb400e ບັນຊີສໍາລັບການເພີ່ມເຕີມ. ວິທີການເສີມສ້າງຄວາມເຂັ້ມແຂງຂອງ microalloy ແມ່ນວິທີຕົ້ນຕໍໃນການຜະລິດ hrb400e ໃນໂລກ. microalloy ສ່ວນໃຫຍ່ແມ່ນໂລຫະປະສົມ vanadium ຫຼືໂລຫະປະສົມ niobium, ເຊິ່ງບໍລິໂພກຊັບພະຍາກອນໂລຫະປະສົມຫຼາຍໃນແຕ່ລະປີ. ເນື່ອງຈາກຊັບພະຍາກອນແຮ່ທາດທີ່ຈໍາກັດທີ່ມີ vanadium ແລະ niobium, ການສະຫນອງອົງປະກອບຂອງໂລຫະປະສົມເຫຼົ່ານີ້ແມ່ນເຄັ່ງຄັດ. ດັ່ງນັ້ນ, ຖ້າເນື້ອໃນໂລຫະປະສົມຂອງແຖບເຫຼັກ hrb400e ສາມາດຫຼຸດລົງ, ມັນຈະສ້າງຜົນປະໂຫຍດທາງດ້ານເສດຖະກິດແລະສັງຄົມຢ່າງຫຼວງຫຼາຍ.

ໃນເທກໂນໂລຍີທີ່ມີຢູ່ແລ້ວ, ສາຍການຜະລິດມ້ວນສອງສາຍໂດຍບໍ່ມີການຫຼຸດຜ່ອນແລະຂະຫນາດໂຮງງານມ້ວນໂດຍທົ່ວໄປຮັບຮອງເອົາການເສີມສ້າງຄວາມເຂັ້ມແຂງຂອງໂລຫະປະສົມ vanadium ເພື່ອຜະລິດ hrb400e, ແລະອັດຕາສ່ວນມະຫາຊົນຂອງ vanadium ແມ່ນ 0.035% ຫາ 0.045%.

ສິດທິບັດຈີນ cn104357741a ເປີດເຜີຍປະເພດຂອງ hrb400e ແຜ່ນເຫຼັກກ້າທີ່ທົນທານຕໍ່ແຜ່ນດິນໄຫວທີ່ມີຄວາມເຂັ້ມແຂງສູງແລະວິທີການຜະລິດຂອງມັນ. ໂດຍຜ່ານວິທີການ, ຜະລິດຕະພັນສໍາເລັດຮູບແມ່ນຜະລິດໂດຍໂຮງງານມ້ວນຫຼຸດຜ່ອນແລະຂະຫນາດ, ເຊິ່ງສາມາດຮັບປະກັນວ່າເຫຼັກມ້ວນສໍາເລັດຮູບແມ່ນມ້ວນຢູ່ໃນອຸນຫະພູມຕ່ໍາຂອງ 730 ~ 760 ℃ເພື່ອໃຫ້ໄດ້ເມັດພືດລະອຽດ, ວິທີການນີ້ບໍ່ເຫມາະສົມສໍາລັບສາຍການຜະລິດ. ໂດຍບໍ່ມີການຫຼຸດຜ່ອນຂະຫນາດໂຮງງານ. ສິດທິບັດຈີນ cn110184516a ເປີດເຜີຍວິທີການກະກຽມຂອງສາຍສູງ φ6mm ~ hrb400e screw coiled. ດ້ວຍຄວາມຊ່ອຍເຫລືອຂອງຄວາມອາດສາມາດມ້ວນທີ່ເຂັ້ມແຂງຂອງອຸປະກອນ, ການມ້ວນອຸນຫະພູມຕ່ໍາເລີ່ມຕົ້ນຈາກອຸນຫະພູມຄວາມຮ້ອນ, ແລະການຜະລິດໂດຍບໍ່ມີການ microalloying ໄດ້ຖືກຮັບຮູ້. ຂໍ້ເສຍຂອງວິທີການນີ້ແມ່ນວ່າຄວາມຕ້ອງການສໍາລັບຄວາມເຂັ້ມແຂງແລະປະສິດທິພາບ motor ຂອງອຸປະກອນມ້ວນ rough ແລະຂະຫນາດກາງແມ່ນຂ້ອນຂ້າງສູງ, ໂດຍສະເພາະແມ່ນສໍາລັບສາຍການຜະລິດຂອງ torsion rolling, ຫຼຸດຜ່ອນອາຍຸການທົດລອງຂອງອຸປະກອນແລະເພີ່ມຄ່າໃຊ້ຈ່າຍໃນການບໍາລຸງຮັກສາ. ອຸ​ປະ​ກອນ​, ແລະ​ຄວາມ​ເຂັ້ມ​ແຂງ​ຂອງ​ຜົນ​ຜະ​ລິດ​ຂອງ​ສາຍ​ສູງ φ6mm ~ hrb400e coil ທີ່​ຜະ​ລິດ​ໂດຍ​ວິ​ທີ​ການ​ນີ້​ແມ່ນ​ເກີນ​ດຸນ​. ປະລິມານບໍ່ພຽງພໍ, ມັນເປັນການຍາກທີ່ຈະຮັບປະກັນອັດຕາຄຸນສົມບັດການປະຕິບັດ.

ອົງປະກອບການປະຕິບັດດ້ານວິຊາການ:

ການປະດິດປະຈຸບັນນີ້ມີຈຸດປະສົງເພື່ອສະຫນອງວິທີການຜະລິດແຖບເຫຼັກມ້ວນຮ້ອນ, ໂດຍສະເພາະວິທີການຜະລິດຫອຍມ້ວນຮ້ອນມ້ວນສໍາລັບສາຍສູງφ8 ~ φ10mm ~ hrb400e, ເຊິ່ງເອົາຊະນະຂໍ້ບົກຜ່ອງຂ້າງເທິງຂອງສິນລະປະກ່ອນຫນ້າແລະຫຼຸດຜ່ອນການຜະລິດ. ຄ່າ​ໃຊ້​ຈ່າຍ​.

ໂຄງ​ການ​ດ້ານ​ວິ​ຊາ​ການ​ຂອງ​ການ​ປະ​ດິດ​ສ້າງ​ໃນ​ປັດ​ຈຸ​ບັນ​:

ວິທີການຜະລິດຂອງແຖບເຫຼັກມ້ວນຮ້ອນ, ຂໍ້ມູນຈໍາເພາະຂອງ rod ສາຍເຫຼັກ ribbed ແມ່ນ φ8 ~ φ10mm, ແລະຂະບວນການເຕັກໂນໂລຊີປະກອບມີການໃຫ້ຄວາມຮ້ອນ - billeting - rolling rough - ມ້ວນຂະຫນາດກາງ - ຄວາມເຢັນ - ກ່ອນສໍາເລັດຮູບ - cooling - ສໍາເລັດຮູບ - cooling - spinning – ຕາຕະລາງ roller-cooled ອາກາດ-ການເກັບ coil — ຄວາມເຢັນຊ້າ; ອັດຕາສ່ວນຂອງອົງປະກອບທາງເຄມີຂອງເຫຼັກແມ່ນ c=0.20%~0.25%, si=0.40%~0.50%, mn=1.40%~1.60%, p≤0.045%, s ≤0.045%, v=0.015%~0.020%, ສ່ວນທີ່ເຫຼືອແມ່ນ Fe ແລະອົງປະກອບ impurity ຫຼີກລ້ຽງບໍ່ໄດ້; ຂັ້ນຕອນຂະບວນການທີ່ສໍາຄັນປະກອບມີ: ອຸນຫະພູມ furnace ແມ່ນ 1070 ~ 1130 ℃, ອຸນຫະພູມມ້ວນ prefinishing ແມ່ນ 970 ~ 1000 ℃, ແລະອຸນຫະພູມມ້ວນສໍາເລັດຮູບແມ່ນ 840 ~ 1000 ℃. 880 ℃​; ວາງອຸນຫະພູມ 845 ~ 875 ℃; ອຸນຫະພູມມ້ວນສຸດທ້າຍແມ່ນຕໍ່າກວ່າອຸນຫະພູມ recrystallization ຂອງເຂດ austenite; ຄວາມເຢັນຢ່າງໄວວາໂດຍພັດລົມໃນຕາຕະລາງ roller ລະບາຍອາກາດ, ປະລິມານອາກາດແມ່ນ 100%; ອຸນ​ຫະ​ພູມ​ຂອງ​ການ​ປົກ​ຫຸ້ມ​ຂອງ​ແມ່ນ 640 ~ 660 ℃​, ອຸນ​ຫະ​ພູມ​ຂອງ​ການ​ປົກ​ປັກ​ຮັກ​ສາ​ຄວາມ​ຮ້ອນ​ແມ່ນ 600 ~ 620 ℃​, ແລະ​ເວ​ລາ​ໃນ​ການ​ປົກ​ປັກ​ຮັກ​ສາ​ຄວາມ​ຮ້ອນ​ແມ່ນ 45 ~ 55s​.

ຫຼັກ​ການ​ຂອງ​ການ​ປະ​ດິດ​ສ້າງ​: ໃນ​ລະ​ດັບ​ອຸນ​ຫະ​ພູມ​ຂອງ 840-880 ℃​, ເມັດ​ພືດ austenite elongated ໂດຍ​ການ​ປ່ຽນ​ແປງ​ມ້ວນ​, ແຕ່ recrystallization ບໍ່​ໄດ້​ເກີດ​ຂຶ້ນ​. ຢ່າງໃດກໍຕາມ, ແຖບ deformation ແມ່ນຜະລິດຢູ່ໃນເມັດພືດ austenite, ແລະປາຍຂອງແຖບ deformation ໂດຍທົ່ວໄປແມ່ນຢູ່ໃນຂອບເຂດເມັດພືດ, ແລະຍັງມີແຖບ deformation ໃນເມັດພືດເປັນຂອບເຂດເມັດທີ່ປາກົດຂື້ນເພື່ອແບ່ງເມັດ austenite ຍາວ. ໃນລະຫວ່າງການຫັນປ່ຽນຈາກ austenite ໄປເປັນ ferrite, ທັງຂອບເຂດເມັດພືດ austenite ຍາວແລະເຂດແດນເມັດພືດທີ່ປາກົດຂື້ນແມ່ນເຮັດຫນ້າທີ່ເປັນ nucleation ສໍາລັບ ferrite, ເຊິ່ງກໍ່ໃຫ້ເກີດການປັບປຸງໃຫມ່ຂອງ ferrite ຫຼັງຈາກການປ່ຽນແປງ. ອຸນຫະພູມຕ່ໍາ rolling ໃນໂຮງງານສໍາເລັດຮູບຫຼຸດຜ່ອນການໂຫຼດມ້ວນຂອງໂຮງງານມ້ວນ roughing ແລະລະດັບປານກາງແລະໂຮງງານສໍາເລັດຮູບກ່ອນແລະເພີ່ມອາຍຸການບໍລິການຂອງອຸປະກອນ.

ຜົນກະທົບທີ່ເປັນປະໂຫຍດຂອງ invention ມີດັ່ງນີ້: ໂດຍການເພີ່ມຈໍານວນຂະຫນາດນ້ອຍຂອງ v ສໍາລັບການເສີມສ້າງ microalloy, ຄວາມເຂັ້ມແຂງຂອງຜົນຜະລິດໄດ້ຖືກປັບປຸງ, v ແລະ c ຮູບແບບ carbides, ທີ່ຖືກ precipitated ໃນລະຫວ່າງການຂະບວນການເຢັນຫຼັງຈາກມ້ວນ, ແລະມີບົດບາດຂອງການສ້າງຄວາມເຂັ້ມແຂງ precipitation. . ເສັ້ນລວດມ້ວນຮ້ອນຂອງ invention ມີຄວາມເຂັ້ມແຂງ tensile ຂອງ 600-700mpa, ຄວາມເຂັ້ມແຂງຜົນຜະລິດຂອງ 420-500mpa, ຄວາມເຂັ້ມແຂງຂອງຜົນຜະລິດສະເລ່ຍປະມານ 450mpa, ແລະ agt>10%, ຮັບປະກັນຂອບພຽງພໍ. ຄວາມ​ເຂັ້ມ​ແຂງ​ຂອງ​ຜົນ​ຜະ​ລິດ​ແມ່ນ​ມີ​ຄວາມ​ຫມັ້ນ​ຄົງ​, ແລະ​ອັດ​ຕາ​ການ​ຄຸນ​ນະ​ສົມ​ບັດ​ການ​ປະ​ຕິ​ບັດ​ແມ່ນ​ຢູ່​ຂ້າງ​ເທິງ 99​%​. ການປະດິດສ້າງທາງດ້ານວິຊາການແກ້ໄຂບັນຫາທີ່ໂຮງງານມ້ວນບິດມີຄວາມຫຍຸ້ງຍາກໃນການປະຕິບັດການມ້ວນທີ່ມີອຸນຫະພູມຕ່ໍາ, ຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນພື້ນທີ່ຮັບປະກັນວ່າກໍາລັງການຜະລິດບໍ່ຫຼຸດລົງ, ແລະນໍາເອົາຜົນປະໂຫຍດທາງດ້ານເສດຖະກິດທີ່ສູງຂຶ້ນ.

ວິທີການລະອຽດ

ເນື້ອໃນຂອງການປະດິດປະຈຸບັນແມ່ນໄດ້ຖືກອະທິບາຍຕື່ມອີກຂ້າງລຸ່ມນີ້ໂດຍສົມທົບກັບ embodiments.

ວິທີການຜະລິດຂອງກຸ່ມຂອງຫອຍສາຍສູງφ8mm~φ10mmhrb400e coiled ຫອຍ. ຂະບວນການມ້ວນແມ່ນ: ອຸນຫະພູມຂາອອກ: 1080 ~ 1120 ℃, ເຂົ້າກ່ອນສໍາເລັດຮູບມ້ວນ 1030 ~ 1060 ℃, ເຂົ້າສູ່ສໍາເລັດຮູບມ້ວນອຸນຫະພູມ: 850 ~ 870 ℃, ອຸນຫະພູມ spinning: 850 ~ 870 ℃, ປະລິມານອາກາດພັດລົມ 100%, ເຂົ້າໄປໃນການປົກຫຸ້ມຂອງ insulation. ອຸນຫະພູມ 640 ~ 660 ℃​, 600 ~ 620 ℃​ອອກ​ຈາກ​ການ​ປົກ​ຫຸ້ມ​ຂອງ​ການ​ປົກ​ປັກ​ຮັກ​ສາ​ຄວາມ​ຮ້ອນ​, ທີ່​ໃຊ້​ເວ​ລາ​ໃນ​ການ​ປົກ​ຫຸ້ມ​ຂອງ​ການ​ປົກ​ປັກ​ຮັກ​ສາ​ຄວາມ​ຮ້ອນ​ແມ່ນ 45 ~ 55s​, ແລະ​ມັນ cools ທໍາ​ມະ​ຊາດ​. ອົງປະກອບທາງເຄມີຂອງ rod ສາຍຂອງ embodiment ຂອງການປະດິດປະຈຸບັນແມ່ນສະແດງຢູ່ໃນຕາຕະລາງ 1, ແລະຄຸນສົມບັດກົນຈັກຂອງ rod ສາຍຂອງ embodiment ຂອງ invention ປະຈຸບັນແມ່ນສະແດງຢູ່ໃນຕາຕະລາງ 2.

ອົງປະກອບທາງເຄມີ (wt%) ຂອງ rod ສາຍຂອງຕົວຢ່າງຕາຕະລາງ

ຕາຕະລາງ 2 ຄຸນສົມບັດກົນຈັກຂອງສາຍເຫຼັກຕົວຢ່າງ

ຄວາມເຂັ້ມແຂງຂອງຜົນຜະລິດຂອງຫອຍເຫຼັກເສັ້ນສູງ φ8mm ~ φ10mmhrb400e ມ້ວນທີ່ຜະລິດໂດຍວິທີການປະດິດແມ່ນຢູ່ໃນລະດັບ 420 ~ 500mpa, agt ແມ່ນສູງກວ່າ 10%, ອັດຕາສ່ວນຜົນຜະລິດຂອງຄວາມເຂັ້ມແຂງແມ່ນສູງກວ່າ 1.35, ແລະໂຄງສ້າງໂລຫະສ່ວນໃຫຍ່ແມ່ນ ferrite. ແລະ pearlite. , ການປະຕິບັດທີ່ຫມັ້ນຄົງ, ຄວາມເຂັ້ມແຂງຂອງຜົນຜະລິດທີ່ພຽງພໍແລະຂອບ agt, ຄວາມສໍາເລັດຂອງຂະບວນການນີ້ແມ່ນມີຄວາມສໍາຄັນຢ່າງຫຼວງຫຼາຍຕໍ່ການຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນການຜະລິດແລະການເພີ່ມຜົນກໍາໄລສໍາລັບສາຍການຜະລິດມ້ວນສອງເສັ້ນທີ່ມີອຸປະກອນທີ່ຂ້ອນຂ້າງເກົ່າ.

ຄຸນສົມບັດດ້ານວິຊາການ:
1. ວິທີການຜະລິດແຖບເຫຼັກມ້ວນຮ້ອນ, ເຫຼັກເສັ້ນລວດແມ່ນ φ8mm ~ φ10mm, ແລະຂະບວນການເຕັກໂນໂລຊີປະກອບມີຄວາມຮ້ອນ - billeting - rolling rough - ມ້ວນຂະຫນາດກາງ - cooling - pre-finishing - cooling - finishing - cooling - spinning - ອາກາດ ຕາຕະລາງມ້ວນເຢັນ - ການເກັບລວບລວມ - ຄວາມເຢັນຊ້າ, ລັກສະນະໃນນັ້ນ: ອົງປະກອບທາງເຄມີອັດຕາສ່ວນມະຫາຊົນຂອງເຫຼັກແມ່ນ c = 0.20% ~ 0.25%, si = 0.40% ~ 0.50%, mn = 1.40% ~ 1.60%, p≤ 0.045 %, s≤0.045%, v=0.015%~0.020%, ສ່ວນທີ່ເຫຼືອແມ່ນ fe ແລະອົງປະກອບ impurity ຫຼີກລ້ຽງບໍ່ໄດ້; ຂັ້ນ​ຕອນ​ຂອງ​ຂະ​ບວນ​ການ​ທີ່​ສໍາ​ຄັນ​ປະ​ກອບ​ມີ​: ອຸນ​ຫະ​ພູມ​ການ​ປາດ​ແມ່ນ 1070 ~ 1130 ° C​, ອຸນ​ຫະ​ພູມ​ກ່ອນ​ສໍາ​ເລັດ​ຮູບ​ແມ່ນ 970 ~ 1000 ° C​, ແລະ​ການ​ມ້ວນ​ສໍາ​ເລັດ​ຮູບ​ແມ່ນ​ປະ​ຕິ​ບັດ​. ອຸນຫະພູມແມ່ນ 840 ~ 880 ℃; ອຸນຫະພູມ spinning ແມ່ນ 845 ~ 875 ℃; ອຸນຫະພູມມ້ວນສຸດທ້າຍແມ່ນຕໍ່າກວ່າອຸນຫະພູມ recrystallization ຂອງເຂດ austenite; ມັນໄດ້ຖືກເຮັດໃຫ້ເຢັນຢ່າງໄວວາໂດຍພັດລົມຢູ່ໃນຕາຕະລາງ roller ທີ່ມີອາກາດເຢັນ, ແລະປະລິມານອາກາດແມ່ນ 100%; ຕາຕະລາງ roller ແມ່ນ insulated ໂດຍການປິດການປົກຫຸ້ມຂອງ insulation, ອຸນຫະພູມຂອງການເຂົ້າໄປໃນການປົກຫຸ້ມຂອງ insulation ແມ່ນ 640 ~ 660 ℃, ແລະອຸນຫະພູມຂອງການອອກຈາກການປົກຫຸ້ມຂອງ insulation ແມ່ນ 600 ~ 620 ℃, ແລະເວລາໃນການປົກຫຸ້ມຂອງ insulation ແມ່ນ 45 ~ 55s.

ສະຫຼຸບດ້ານວິຊາການ
ວິທີການຜະລິດແຖບເຫຼັກກ້າມ້ວນຮ້ອນ, ເຫຼັກກ້າເຫຼັກກ້າມ້ວນຮ້ອນແມ່ນ Φ8mm ~ Φ10mm, ອົງປະກອບທາງເຄມີເນື້ອໃນອັດຕາສ່ວນຂອງເຫຼັກແມ່ນ C = 0.20% ~ 0.25%, Si = 0.40% ~ 0.50% , Mn = 1.40%~1.60%, P≤0.045%, S≤0.045%, V=0.015%~0.020%, ສ່ວນທີ່ເຫຼືອແມ່ນ Fe ແລະອົງປະກອບ impurity ຫຼີກລ້ຽງບໍ່ໄດ້; ຂະບວນການມ້ວນແມ່ນ: ອຸນຫະພູມ furnace ແມ່ນ 1070 ~ 1130 ℃, ແລະການສໍາເລັດຮູບແມ່ນດໍາເນີນ. ອຸນຫະພູມມ້ວນແມ່ນ 970 ~ 1000 ℃, ອຸນຫະພູມມ້ວນສໍາເລັດຮູບແມ່ນ 840 ~ 880 ℃; ອຸນຫະພູມ spinning ແມ່ນ 845 ~ 875 ℃; ອຸນຫະພູມມ້ວນສຸດທ້າຍແມ່ນຕໍ່າກວ່າອຸນຫະພູມ recrystallization ຂອງພາກພື້ນ austenite; %; ຫຼັງຈາກປິດການປົກຫຸ້ມຂອງ insulation ຂອງ roller, ອຸນຫະພູມຂອງການເຂົ້າໄປໃນການປົກຫຸ້ມຂອງ insulation ແມ່ນ 640 ~ 660 ℃, ແລະອຸນຫະພູມຂອງການອອກຈາກຝາ insulation ແມ່ນ 600 ~ 620 ℃, ແລະເວລາໃນການປົກຫຸ້ມຂອງ insulation ແມ່ນ 45 ~ 55s. ໂດຍການເພີ່ມຈໍານວນຂະຫນາດນ້ອຍຂອງໂລຫະປະສົມ V ແລະມ້ວນສໍາເລັດຮູບຢູ່ໃນອຸນຫະພູມຕ່ໍາ, ການປະດິດບໍ່ພຽງແຕ່ຮັບປະກັນການດໍາເນີນງານທີ່ຫມັ້ນຄົງຂອງອຸປະກອນ, ແຕ່ຍັງຫຼຸດຜ່ອນເນື້ອໃນໂລຫະປະສົມແລະຄ່າໃຊ້ຈ່າຍ.


ເວລາປະກາດ: ສິງຫາ-30-2022
